冷烫膜分切机跑偏、毛边、收卷不齐？一次解决

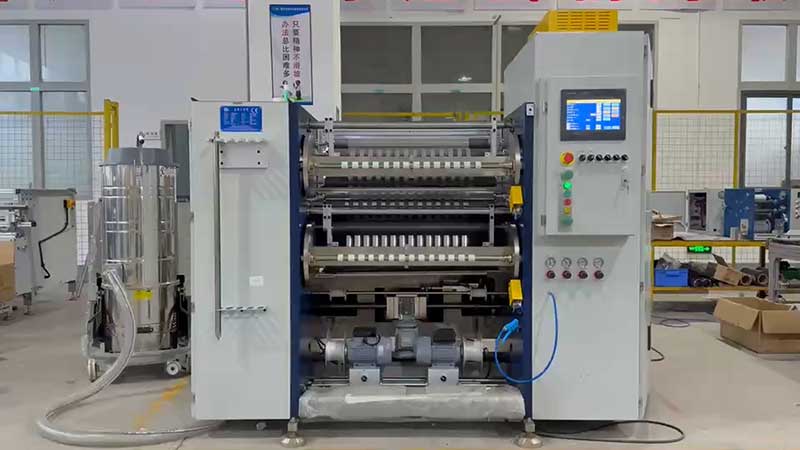

在包装印刷与标签制造领域，冷烫膜以其炫目的金属光泽和环保工艺成为提升产品附加值的重要材料。然而，在分切环节，跑偏、毛边、收卷不齐这三大顽疾常常让生产企业头疼不已——一卷高价值的镭射膜或防伪膜，一旦分切出现瑕疵，轻则降等，重则整卷报废。本文结合行业实战经验，系统拆解这三个问题的根源，并提供一套可落地的解决方案。

一、找准病根：三大问题的本质

跑偏的本质是“路径问题”。薄膜在走料过程中偏离预设中心线，原因可能是放卷材料本身边缘不齐、厚度不均，也可能是导辊不平行或张力波动导致横向位移。毛边的本质是“切割问题”，与刀片锋利度、刀隙精度及刀轴稳定性直接相关。收卷不齐的本质则是“应力与结构问题”，根源在于张力控制失当、锥度设置不合理或收卷压辊压力失调。

这三个问题往往相互关联——张力波动既会导致跑偏，也会使收卷端面呈塔状或蜂窝状；钝刀分切产生的毛刺，会进一步加剧收卷时的边缘翘起。

二、系统性解决方案：四步法

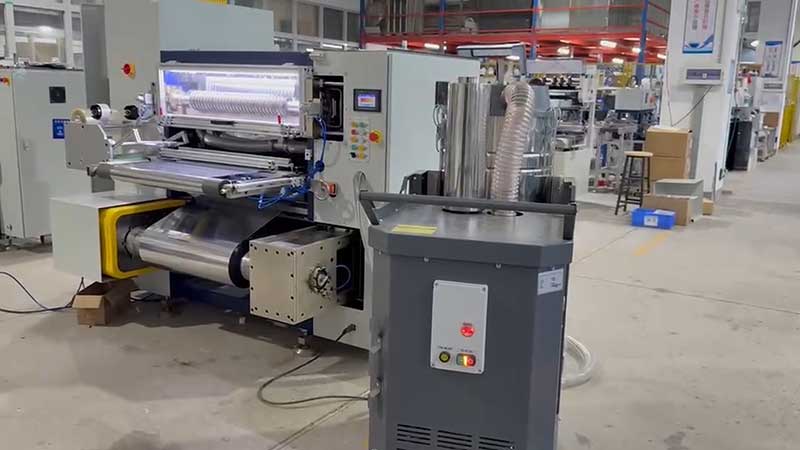

第一步：机械基础“把脉”——精度是一切的前提

不要一上来就调参数。80%的跑偏问题其实出在机械基础上。应先做三件事：

1. 检查收卷轴水平度：用百分表检测，偏差超过0.1mm/m需机械修整。地脚松动或轴承磨损会直接“欺骗”纠偏系统。

2. 校验导辊平行度：用水平仪或激光对准仪检查各导辊是否平行，误差应控制在0.02mm/m以内。导辊不平行，薄膜走料时会天然向一侧“爬行”。

3. 检查刀片与刀轴：钝刀是毛边的头号帮凶。轻度的刀口磨损可用油石修磨，严重崩口则需更换。同时用百分表检测刀轴径向跳动，应≤0.02mm，轴承磨损需及时更换。

第二步：纠偏系统“校准”——让眼睛和手脚协同

机械基础达标后，再来调纠偏系统。

传感器是纠偏的“眼睛” 。以PET膜为例，在正常走膜速度下反复移动薄膜边缘，观察控制器反馈是否线性。经验值是让传感器在薄膜边缘偏移±3mm时输出满量程信号。执行机构是“手脚” ，响应速度要匹配机速：高速机（300m/min以上）响应时间应控制在0.5秒以内，超调不超过1mm。还需设置±0.5mm的死区，过滤微小抖动引起的误动作。先进的CCD视觉检测系统可将纠偏精度控制在±0.1mm以内。

第三步：张力控制“调优”——分切的灵魂

张力是分切过程中最核心的参数。张力过大，薄膜拉伸变形甚至拉断；张力过小，膜卷松弛、端面不齐。

1. 建立基准张力：推荐按公式计算——张力（N）= 膜厚（mm）× 幅宽（mm）× 单位张力系数（PET膜为8~12 N/mm²）。

2. 设置收卷锥度：这是解决收卷不齐的关键。随着收卷直径增大，张力必须递减。PET薄膜较硬，锥度建议设在60%~80%（即满卷时张力降至起始值的60%~80%）。锥度过大，膜卷芯部硬、外部松；锥度过小，则形成菊花状花纹，膜卷过紧。

3. 调压辊压力：压辊压力要“刚刚能压平边缘，不留压痕”。PET膜建议线压力1.5~3.0 kg/cm，压辊应指向收卷轴中心，偏移不超过5°。

第四步：细节“补刀”——辅助措施

如果前三步做完还有瑕疵，这些小技巧往往能起到临门一脚的作用：

• 静电消除：冷烫膜多为PET基材，易产生静电吸附导致边缘不规则翘起，安装静电消除棒常有奇效。

• 加减速补偿：启停瞬间出现翘边，通常是因为加速度补偿不足。可在张力控制程序中增加加减速时的张力补偿量（通常为设定值的10%~20%）。

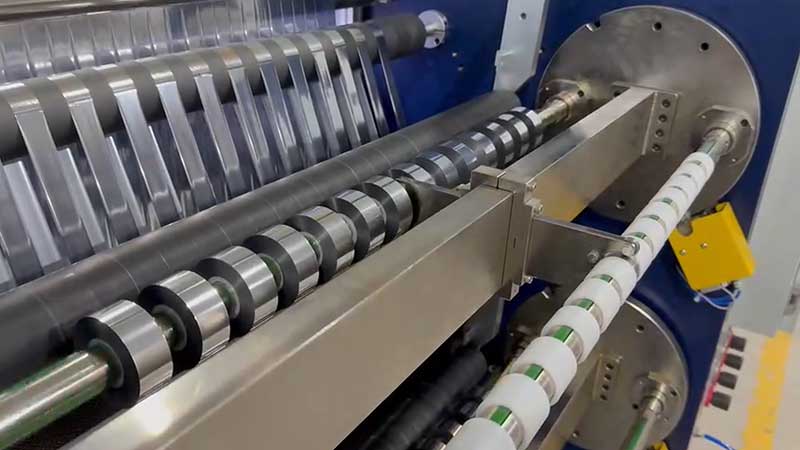

• 优化刀组位置：将分切刀组尽量靠近收卷部安装，使分切后的条材到收卷部的传输距离缩短至50cm甚至40cm以内，分切后的条材在高速下被迅速卷绕，不易产生位移和叠合。

三、实战案例：从15%废品率到3%以下

某光学膜厂分切50μm PET冷烫膜，速度200m/min，长期受翘边困扰，废品率高达15%。

原参数：放卷张力300N，收卷起始280N，锥度50%。排查发现压辊压力高达4.5 kg/cm。

调整方案：按公式算出基准张力250N，将放卷降至260N、收卷起始降至240N，锥度提至70%；同时将压辊压力调低至2.8 kg/cm。加减速时仍有短暂翘边，进一步增加加速度补偿至15%。

结果：问题彻底解决，废品率降至3%以下。

结语

跑偏、毛边、收卷不齐不是治不好的“绝症”，更像需要耐心对诊的“慢性病”。张力是分切的灵魂，纠偏是分切的眼睛，机械精度是分切的骨架。建议生产企业建立工艺数据库，记录不同规格薄膜的最优参数组合；坚持日常点检，每班验证传感器精度，每周检查执行机构螺栓，每月分析纠偏动作数据——动作频率突然增加，往往预示机械故障前兆。三者兼顾，问题自然迎刃而解。
